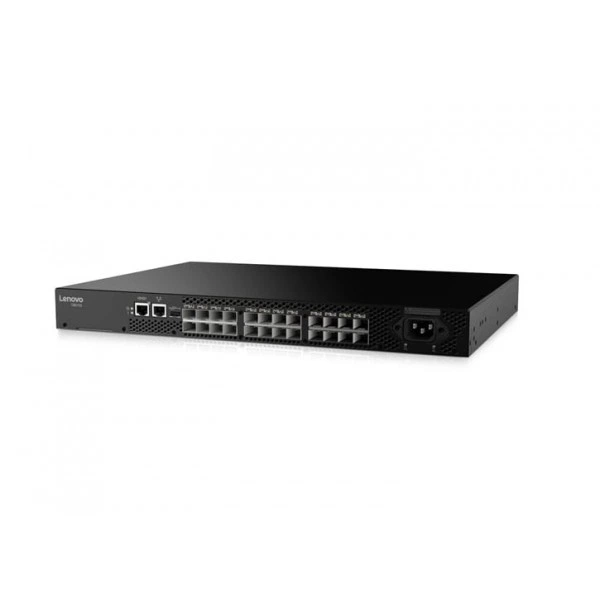

Lenovo ThinkSystem DB610S FC SAN Switch LEN22TS0047 (ЛЕНОВО)

Основная информация о FC-коммутаторе Lenovo ThinkSystem DB610S FC SAN Switch LEN22TS0047

Lenovo ThinkSystem DB610S FC SAN Switch LEN22TS0047 — это FC-коммутатор для построения SAN-инфраструктуры в дата-центрах и серверных средах. Устройство предназначено для организации Fibre Channel-подключений между серверами и системами хранения, управления потоками данных в сети SAN. Модель относится к линейке ThinkSystem и использует интерфейс Fibre Channel для инфраструктуры хранения данных корпоративных и высоконагруженных сред.

Коммутатор рассчитан на FC-фабрики, где важны предсказуемая производительность и масштабируемость. Доступны конфигурации на 8, 16 и 24 порта с поддержкой типов F_Port, E_Port, M_Port и D_Port, а также NPIV-enabled N_Port на 24 SFP+ портах. Трансиверы SWL и LWL работают на скоростях 16/32 Гбит/с, позволяя адаптировать коммутатор к разным сценариям построения SAN. Пропускная способность достигает 768 Гбит/с end-to-end full duplex, задержка локально коммутируемых портов — до 900 нс с учетом FEC.

Коммутатор оснащен фиксированным блоком питания и четырьмя встроенными вентиляторами охлаждения. Компактные габариты позволяют монтировать устройство в стойку. Поддерживаемые функции включают Trunking, Fabric Vision и Extended Fabric для управления SAN, средства изоляции трафика хранения и централизованное администрирование. Масштабируемость достигает 239 коммутаторов в full-fabric architecture, а сертифицированный максимум включает до 6000 активных узлов, 56 коммутаторов и 19 hops в Brocade Fabric OS fabrics. Ленточную гарантию составляет пожизненная ограниченная защита.

Ключевые особенности LEN22TS0047

• Интерфейс: Fibre Channel.
• Назначение: SAN-коммутатор для дата-центров и серверных инфраструктур.
• Порты Fibre Channel: До 24 портов в конфигурации; режимы 8, 16 и 24 порта; поддержка F_Port, E_Port, M_Port и D_Port.
• Трансиверы: Поддержка 16/32 Гбит/с SWL и 16/32 Гбит/с LWL hot-pluggable transceivers.
• Пропускная способность: 768 Гбит/с end-to-end full duplex.
• Задержка: До 900 нс для локально коммутируемых портов с учетом FEC.
• Питание и охлаждение: Один фиксированный блок питания и четыре встроенных вентилятора.
• Монтаж: Установка в стойку.
• Программные возможности: Trunking, Fabric Vision, Extended Fabric.
• Гарантия: Ограниченная пожизненная.

Технические параметры

• Максимальная конфигурация: До 24 портов.
• Режимы портов: 8, 16 и 24-портовые конфигурации.
• Типы портов: F_Port, E_Port, M_Port, D_Port, NPIV-enabled N_Port.
• Скорость портов: 4.25 Гбит/с, 8.5 Гбит/с и 14.025 Гбит/с; автоопределение 4, 8, 16 и 32 Гбит/с.
• Поддерживаемые медиа: 16/32 Гбит/с Short Wavelength и Long Wavelength hot-pluggable transceivers.
• Масштабируемость: Full-fabric architecture до 239 коммутаторов.
• Сертифицированный максимум: До 6000 активных узлов, 56 коммутаторов и 19 hops в Brocade Fabric OS fabrics.
• Максимальная задержка fabric: 900 нс.

Физические параметры

• Высота: 4.29 см.
• Ширина: 42.8 см.
• Глубина: 30.6 см.
• Вес: 5.73 кг.

Питание и охлаждение

• Блок питания: Один фиксированный.
• Охлаждение: Четыре встроенных системных вентилятора.
• Потребляемая мощность: 55.83 Вт в режиме простоя; 76.52 Вт при полной загрузке 24 портов с 32 Гбит/с SWL optics.

Функции и программное обеспечение

• Функции SAN: Коммутация Fibre Channel, изоляция трафика хранения, телеметрия и управление SAN.
• Программные опции: Trunking, Fabric Vision, Extended Fabric.

Установка и эксплуатация

• Монтаж: Стойка.
• Исполнение: Компактный коммутатор для серверной инфраструктуры.
• Гарантия: Ограниченная пожизненная.

Применение

Коммутатор применяют в SAN-средах для подключения серверов к системам хранения, построения Fibre Channel-фабрик и организации изолированной сети хранения данных. Он подходит для инфраструктур, где требуется распределение трафика, гибкая настройка портов, поддержка нескольких типов трансиверов и масштабирование сети по мере роста числа узлов и коммутаторов. Устройство используют в дата-центрах, корпоративных серверных и системах хранения, где важны централизованное управление SAN и стабильная работа FC-сегмента.
